Lệnh Vẽ Hình Vuông Trong Cad: Bước Đơn Giản Cho Người Mới Học

Lệnh Vẽ Hình Vuông Trong CAD: Hướng Dẫn Chi Tiết và Câu Hỏi Thường Gặp

Một trong những công cụ quan trọng và thường được sử dụng rộng rãi trong lĩnh vực thiết kế và vẽ kỹ thuật là phần mềm CAD (Computer-Aided Design). Trong CAD, việc vẽ các hình cơ bản như hình vuông là một bước cơ bản nhưng quan trọng. Trong bài viết này, chúng ta sẽ tìm hiểu về lệnh vẽ hình vuông trong CAD, cung cấp hướng dẫn chi tiết và giải thích các khái niệm cơ bản liên quan.

Lệnh Vẽ Hình Vuông Trong CAD

Lệnh vẽ hình vuông trong CAD là một công cụ quan trọng cho các kỹ sư, kiến trúc sư và người làm đồ họa. Nó cho phép bạn tạo ra các hình vuông với các kích thước và tọa độ cụ thể. Dưới đây là cách sử dụng lệnh vẽ hình vuông trong một số phần mềm CAD phổ biến như AutoCAD và SolidWorks.

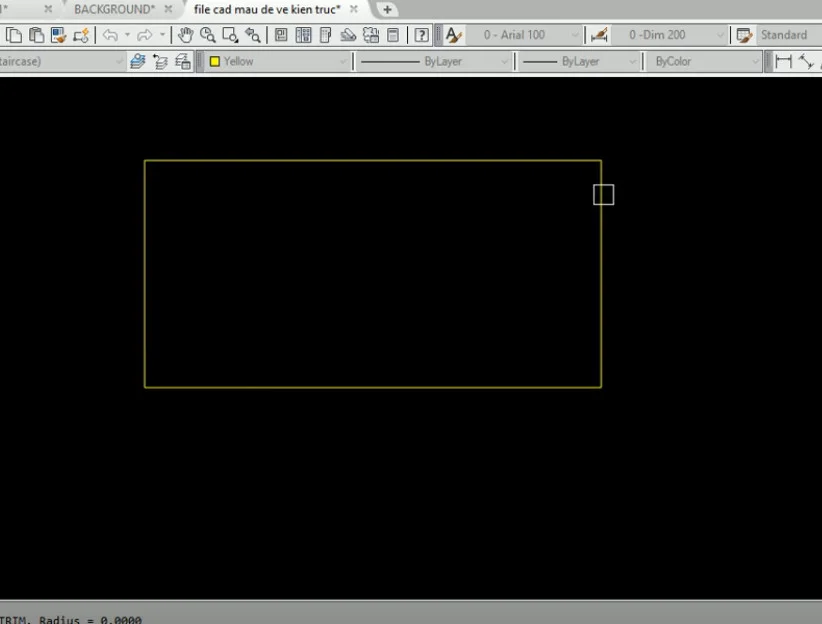

Sử Dụng Lệnh Vẽ Hình Vuông Trong AutoCAD

1. Mở Tệp Vẽ: Bắt đầu bằng việc mở tệp vẽ hoặc tạo một bản vẽ mới trong AutoCAD.

2. Lệnh Vẽ Hình Vuông: Để bắt đầu vẽ hình vuông, bạn có thể sử dụng các phím tắt hoặc chọn từ thanh công cụ. Thường, bạn có thể gõ lệnh “RECTANGLE” hoặc sử dụng biểu tượng hình vuông trên thanh công cụ.

3. Xác Định Điểm Cắt Đầu Tiên: Nhấp chuột tại điểm nơi bạn muốn hình vuông bắt đầu.

4. Xác Định Kích Thước: Sau đó, bạn cần xác định kích thước của hình vuông bằng cách nhập chiều rộng và chiều cao hoặc khoảng cách đường chéo.

5. Hoàn Thành Vẽ: Cuối cùng, nhấp chuột tại vị trí để kết thúc việc vẽ hình vuông.

6. Lưu và In: Đừng quên lưu tệp vẽ của bạn và in nó nếu cần thiết.

Sử Dụng Lệnh Vẽ Hình Vuông Trong SolidWorks

1. Mở Tệp Làm Việc: Mở một tệp làm việc hiện có hoặc tạo một tệp mới trong SolidWorks.

2. Lệnh Vẽ Hình Vuông: Tìm và chọn lệnh “Rectangle” trong thanh công cụ hoặc trong menu “Sketch”.

3. Xác Định Điểm Cắt Đầu Tiên: Nhấp chuột tại điểm bắt đầu của hình vuông.

4. Xác Định Kích Thước: Kéo chuột để xác định chiều rộng và chiều cao hoặc nhập các giá trị cụ thể.

5. Hoàn Thành Vẽ: Nhấp chuột để hoàn thành việc vẽ hình vuông.

6. Lưu và Xuất Bản: Lưu tệp và xuất bản nó theo nhu cầu của bạn.

Câu Hỏi Thường Gặp

1. Tại sao tôi không thể sử dụng lệnh vẽ hình vuông trong CAD?

• Hãy đảm bảo bạn đã mở tệp vẽ hoặc tạo một bản vẽ mới.
• Kiểm tra xem bạn đã chọn đúng lệnh vẽ hình vuông và có thể sử dụng nó trong môi trường hiện tại.
• Xem xét xem bạn đã nhập đúng các thông số kích thước và tọa độ cho hình vuông.

2. Tôi có thể chỉnh sửa kích thước của hình vuông sau khi đã vẽ xong không?

• Có, bạn có thể sửa đổi kích thước của hình vuông bằng cách sử dụng các công cụ chỉnh sửa hoặc sửa đổi bản vẽ trong CAD. Điều này cho phép bạn thay đổi kích thước và hình dạng của hình vuông một cách linh hoạt.

3. Làm thế nào để xóa một hình vuông đã vẽ trong CAD?

• Bạn có thể xóa một hình vuông bằng cách chọn nó và sử dụng lệnh xóa hoặc nhấn phím Delete trên bàn phím của bạn.

4. Tôi muốn di chuyển hình vuông đã vẽ đến vị trí khác. Làm thế nào để làm điều này?

• Bạn có thể di chuyển hình vuông bằng cách sử dụng công cụ di chuyển hoặc kéo hình vuông đến vị trí mới trên bản vẽ của bạn.

Như vậy, trong bài viết này, chúng ta đã tìm hiểu về cách sử dụng lệnh vẽ hình vuông trong CAD, bao

1. Bước 1: Mở phần mềm AutoCAD trên màn hình.
2. Bước 2: Trên thanh công cụ command → Nhập lệnh POL → Nhấn Enter.
3. Bước 3: Bạn sẽ thấy xuất hiện Enter number of sides (số cạnh của đa giác) → Nhập số 4 → Nhấn Enter.
4. Bước 4: Pick chọn các điểm để là tâm hình vuông.
